刀桿及筒夾 |
規格 | 夾持範圍 | L | L1 | 重量/kg | 動平衡 |
BT30*SK06-90L | 3-6 | 90 | 70 | 0.70 | 30000RPM |
BT30*SK06-120L | 3-6 | 120 | 95 | 0.80 | 30000RPM |
BT30*SK10-60L | 3-10 | 60 | 40 | 0.70 | 30000RPM |
BT30*SK10-90L | 3-10 | 90 | 70 | 0.80 | 30000RPM |
BT30*SK13-60L | 3-13 | 60 | 40 | 1.10 | 30000RPM |
BT30*SK13-90L | 3-13 | 90 | 70 | 1.10 | 30000RPM |
BT30*SK16-60L | 3-16 | 60 | 40 | 0.70 | 30000RPM |
BT30*SK16-90L | 3-16 | 90 | 70 | 0.90 | 30000RPM |
BT30*SK16-150L | 3-16 | 150 | 130 | 1.30 | 30000RPM |
BT40*SK06-90L | 3-6 | 90 | 70 | 0.70 | 30000RPM |
BT40*SK06-120L | 3-6 | 120 | 95 | 0.80 | 30000RPM |
BT40*SK10-60L | 3-10 | 60 | 35 | 1.20 | 25000RPM |
BT40*SK10-90L | 3-10 | 90 | 65 | 1.30 | 25000RPM |
BT40*SK10-120L | 3-10 | 120 | 95 | 1.50 | 25000RPM |
BT40*SK10-150L | 3-10 | 150 | 125 | 1.60 | 25000RPM |
BT40*SK13-60L | 3-13 | 60 | 35 | 1.20 | 25000RPM |
BT40*SK13-90L | 3-13 | 90 | 65 | 1.30 | 25000RPM |
BT40*SK13-120L | 3-13 | 120 | 95 | 1.60 | 25000RPM |
BT40*SK13-150L | 3-13 | 150 | 125 | 1.80 | 25000RPM |
BT40*SK16-60L | 3-16 | 60 | 35 | 1.30 | 25000RPM |
BT40*SK16-90L | 3-16 | 90 | 65 | 1.50 | 25000RPM |
BT40*SK16-120L | 3-16 | 120 | 95 | 1.90 | 25000RPM |
BT40*SK16-150L | 3-16 | 150 | 125 | 2.10 | 25000RPM |
BT40*SK20-60L | 3-20 | 60 | 35 | 1.30 | 25000RPM |
BT40*SK20-90L | 3-20 | 90 | 65 | 1.80 | 25000RPM |
BT40*SK20-120L | 3-20 | 120 | 95 | 2.40 | 25000RPM |
BT40*SK20-150L | 3-20 | 150 | 125 | 2.60 | 25000RPM |
BT40*SK25-80L | 3-25 | 80 | 55 | 1.60 | 25000RPM |
BT40*SK25-120L | 3-25 | 120 | 95 | 2.20 | 25000RPM |
BT50*SK10-135L | 3-10 | 135 | 100 | 4.15 | 15000RPM |
BT50*SK10-150L | 3-10 | 150 | 115 | 4.20 | 15000RPM |
BT50*SK10-165L | 3-10 | 165 | 130 | 4.40 | 15000RPM |
BT50*SK16-100L | 3-16 | 100 | 65 | 4.20 | 15000RPM |
BT50*SK16-135L | 3-16 | 135 | 100 | 4.55 | 15000RPM |
BT50*SK16-150L | 3-16 | 150 | 115 | 5.00 | 15000RPM |
BT50*SK16-165L | 3-16 | 165 | 130 | 5.10 | 15000RPM |
規格 | 夾持範圍 d | D | L | Weight(kg) |
SK06- | 3.0 1/8 3.5 4.0 4.5 5.0 5.5 6.0 | 10.0 | 25.0 | 0.01 |
SK10- | 3.0 1/8 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 | 16.0 | 30.0 | 0.02 |
SK13- | 3.0 1/8 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11 12 13 | 20.0 | 39.0 | 0.04 |
SK16- | 3.0 1/8 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11 12 13 14 15 16 | 24.5 | 45.0 | 0.08 |
SK20- | 6.0 8.0 10 12 14 16 18 20 | 29.3 | 50.5 | 0.14 |
SK25- | 6.0 8.0 10 12 14 16 18 20 25 | 35.0 | 57.0 | 0.24 |

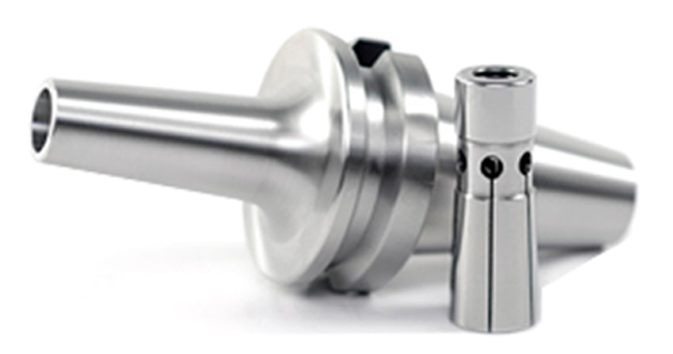

後拉刀桿BT/SDC系列
規格 | 夾持範圍 | L | L1 | D | 重量/kg | 動平衡 |
BT30-SDC6-60L | 3-6 | 60 | 40 | 14 | 0.50 | 30000RPM |
BT30-SDC6-90L | 3-6 | 90 | 70 | 14 | 0.60 | 30000RPM |
BT30-SDC6-90LX | 3-6 | 90 | 70 | 14 | 0.60 | 30000RPM |
BT30-SDC8-60L | 3-8 | 60 | 40 | 22 | 0.50 | 30000RPM |
BT30-SDC8-90L | 3-8 | 90 | 70 | 22 | 0.60 | 30000RPM |
BT30-SDC8-90LX | 3-8 | 90 | 70 | 22 | 0.60 | 30000RPM |
BT30-SDC12-70L | 3-12 | 70 | 50 | 35 | 0.62 | 30000RPM |
BT30-SDC12-90L | 3-12 | 90 | 70 | 35 | 0.85 | 30000RPM |
BT40-SDC6-90L | 3-6 | 90 | 65 | 14 | 1.20 | 25000RPM |
BT40-SDC6-90LX | 3-6 | 90 | 65 | 14 | 1.20 | 25000RPM |
BT40-SDC6-120L | 3-6 | 120 | 95 | 14 | 1.30 | 25000RPM |
BT40-SDC6-120LX | 3-6 | 120 | 95 | 14 | 1.30 | 25000RPM |
BT40-SDC6-150L | 3-6 | 150 | 125 | 14 | 1.50 | 25000RPM |
BT40-SDC6-150LX | 3-6 | 150 | 125 | 14 | 1.50 | 25000RPM |
BT40-SDC8-90L | 3-6 | 90 | 65 | 22 | 1.20 | 25000RPM |
BT40-SDC8-90LX | 3-6 | 90 | 65 | 22 | 1.20 | 25000RPM |
BT40-SDC8-120L | 3-6 | 120 | 95 | 22 | 1.30 | 25000RPM |
BT40-SDC8-120LX | 3-6 | 120 | 95 | 22 | 1.30 | 25000RPM |
BT40-SDC8-150L | 3-6 | 150 | 125 | 22 | 1.50 | 25000RPM |
BT40-SDC8-150LX | 3-6 | 150 | 125 | 22 | 1.50 | 25000RPM |
BT40-SDC12-70L | 3-6 | 70 | 45 | 35 | 1.20 | 25000RPM |
BT40-SDC12-90L | 3-6 | 90 | 65 | 35 | 1.30 | 25000RPM |
BT40-SDC12-150L | 3-6 | 150 | 125 | 35 | 1.90 | 25000RPM |
BT50-SDC6-110L | 3-6 | 110 | 75 | 14 | 3.70 | 15000RPM |
BT50-SDC6-110LX | 3-6 | 110 | 75 | 14 | 3.70 | 15000RPM |
BT50-SDC8-110L | 3-8 | 110 | 75 | 22 | 4.00 | 15000RPM |
BT50-SDC8-110LX | 3-8 | 110 | 75 | 22 | 4.00 | 15000RPM |
BT50-SDC8-150L | 3-8 | 150 | 115 | 22 | 4.20 | 15000RPM |
BT50-SDC8-150LX | 3-8 | 150 | 115 | 22 | 4.20 | 15000RPM |
BT50-SDC12-110L | 3-12 | 110 | 75 | 35 | 4.10 | 15000RPM |
BT50-SDC12-150L | 3-12 | 150 | 115 | 35 | 4.40 | 15000RPM |
規格 | 夾持範圍 | L | L1 | D | 重量/kg | 動平衡 |
BT40-UC10-90L | 3-10 | 90 | 65 | 24 | 1.00 | 25000RPM |
BT40-UC10-120L | 3-10 | 120 | 95 | 24 | 1.50 | 25000RPM |

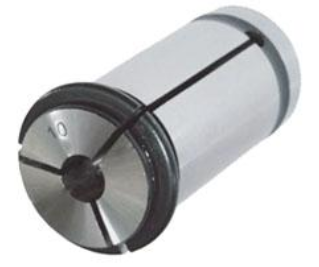

後拉筒夾SDC
規格 | d | L | D | G | kg | 使用六角板手 |
SDC6 | 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 | 36 | 9.8 | M5*0.8P | 0.01 | M4 |
SDC6LX | 3 , 4 , 5 , 6 | 60 | 9.8 | M5*0.8P | 0.02 | M4 |
SDC8 | 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 8 | 45 | 15 | M6*1.0P | 0.02 | M5 |
SDC8LX | 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 8 | 65 | 15 | M6*1.0P | 0.02 | M5 |
SDC12 | 3 , 3.5 , 4 , 4.5 , 5 , 5.5 , 6 , 6.5 , 8 , 10 ,12 | 60 | 22 | M10*1.5P | 0.07 | M8 |
規格 | 夾持範圍 | L | L1 | D | 重量/kg | 動平衡 |
BT40-UC10-90L | 3-10 | 90 | 65 | 24 | 1.00 | 25000RPM |
BT40-UC10-120L | 3-10 | 120 | 95 | 24 | 1.50 | 25000RPM |
規格 | Rdnge ∮ d | L | D | Weight(kg) |

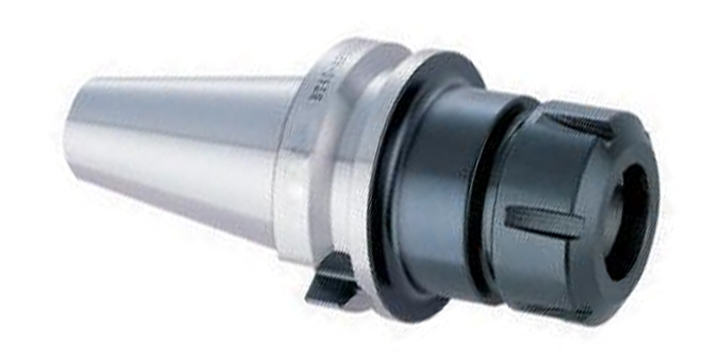

BT30-ER16-60L | 3~10 | 60 | 28 | 0.60 |
BT30-ER16-100L | 3~10 | 100 | 28 | 0.75 |
BT30-ER20-60L | 3~13 | 60 | 34 | 0.60 |
BT30-ER20-100L | 3~13 | 100 | 34 | 0.75 |
BT30-ER25-60L | 3~16 | 60 | 42 | 0.70 |
BT30-ER32-60L | 3~16 | 60 | 50 | 0.75 |
BT30-ER32-70L | 3~16 | 70 | 50 | 0.80 |
BT30-ER32-100L | 3~16 | 100 | 50 | 0.95 |
BT40-ER11-70L | 3~7 | 70 | 19 | 1.20 |
BT40-ER11-100L | 3~7 | 100 | 19 | 1.25 |
BT40-ER16-70L | 3~10 | 70 | 28 | 1.20 |
BT40-ER16-100L | 3~10 | 100 | 28 | 1.40 |
BT40-ER16-125L | 3~10 | 125 | 28 | 1.50 |
BT40-ER16-150L | 3~10 | 150 | 28 | 1.60 |
BT40-ER16-200L | 3~10 | 200 | 28 | 1.90 |
BT40-ER20-70L | 3~13 | 70 | 34 | 1.30 |
BT40-ER20-100L | 3~13 | 100 | 34 | 1.50 |
BT40-ER20-125L | 3~13 | 125 | 34 | 1.65 |
BT40-ER20-150L | 3~13 | 150 | 34 | 1.80 |
BT40-ER20-200L | 3~13 | 200 | 34 | 1.95 |
BT40-ER25-70L | 3~16 | 70 | 42 | 1.50 |
BT40-ER25-100L | 3~16 | 100 | 42 | 1.70 |
BT40-ER25-150L | 3~16 | 150 | 42 | 2.10 |
BT40-ER32-70L | 3~20 | 70 | 50 | 1.40 |
BT40-ER32-100L | 3~20 | 100 | 50 | 1.80 |
BT40-ER32-150L | 3~20 | 150 | 50 | 2.60 |
BT40-ER40-80L | 3~26 | 80 | 63 | 1.70 |
BT40-ER40-100L | 3~26 | 100 | 63 | 2.20 |
BT40-ER40-120L | 3~26 | 120 | 63 | 2.30 |
BT40-ER40-150L | 3~26 | 150 | 63 | 2.45 |
BT50-ER16-100L | 3~10 | 100 | 28 | 4.10 |
BT50-ER16-150L | 3~10 | 150 | 28 | 4.30 |
BT50-ER16-200L | 3~10 | 200 | 28 | 4.60 |
BT50-ER20-100L | 3~13 | 100 | 34 | 4.20 |
BT50-ER20-150L | 3~13 | 150 | 34 | 4.50 |
BT50-ER20-200L | 3~13 | 200 | 34 | 4.80 |
BT50-ER25-100L | 3~16 | 100 | 42 | 4.20 |
BT50-ER25-150L | 3~16 | 150 | 42 | 4.80 |
BT50-ER25-200L | 3~16 | 200 | 42 | 5.30 |
BT50-ER32-100L | 3~20 | 100 | 50 | 4.40 |
BT50-ER32-150L | 3~20 | 150 | 50 | 5.20 |
BT50-ER32-200L | 3~20 | 200 | 50 | 5.90 |
BT50-ER40-100L | 3~26 | 100 | 63 | 4.70 |
BT50-ER40-150L | 3~26 | 150 | 63 | 5.90 |
BT50-ER40-200L | 3~26 | 200 | 63 | 7.10 |
BT/ER 彈性筒夾
規格 | Rdnge d | D | L | Weight(kg) |
ER11- | 2 , 3 , 4 , 5 , 6 , 7 | 11.5 | 18.0 | 0.01 |
ER16- | 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 | 17.0 | 27.0 | 0.03 |
ER20- | 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 | 21.0 | 31.0 | 0.04 |
ER25- | 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 , 14 , 15 , 16 | 26.0 | 35.0 | 0.07 |
ER32- | 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 , 14 , 15 , 16 , 17 , 18 , 19 , 20 | 33.0 | 40.0 | 0.15 |
ER40- | 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 , 14 , 15 , 16 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26 | 41.0 | 46.0 | 0.27 |
ER50- | 12 , 14 , 16 , 18 , 20 , 22 , 24 , 26 , 28 , 30 , 32 , 34 | 52.0 | 60.0 | 0.45 |
ER11- | 2.5 , 3.5 , 4.5 , 5.5 , 6.5 | 11.5 | 18.0 | 0.01 |
ER16- | 2.5 , 3.5 , 4.5 , 5.5 , 6.5 , 7.5 , 8.5 , 9.5 | 17.0 | 27.0 | 0.03 |
ER20- | 2.5 ,3.5 , 4.5 , 5.5 , 6.5 , 7.5 , 8.5 , 9.5 , 10.5 , 11.5 , 12.5 | 21.0 | 31.0 | 0.04 |

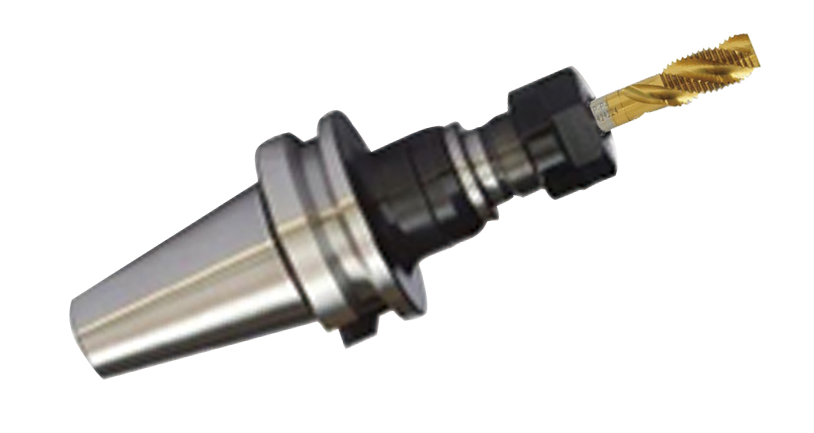

規格 | D | L | Tapping Range |
BT30-TER16 | 28 | 77 | M3~M10 |
BT30-TER20 | 34 | 86 | M3~M12 |
BT40-TER16 | 28 | 77 | M3~M10 |
BT40-TER20 | 34 | 86 | M3~M12 |
BT40-TER25 | 42 | 90 | M4~M16 |
BT40-TER32 | 50 | 94 | M4~M22 |
BT40-TER40 | 63 | 98 | M6~M30 |

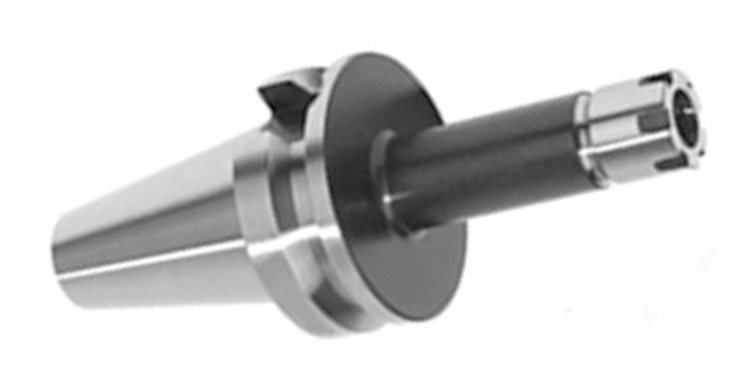

規格 | Rdnge ∮ d | L | D | Weight(kg) |
BT30-ER11 M-100L | 3~7 | 100 | 16 | 0.60 |
BT30-ER16 M-100L | 3~10 | 100 | 22 | 0.70 |
BT30-ER20 M-100L | 3~13 | 100 | 28 | 0.80 |
BT30-ER20-100L | 3~13 | 100 | 34 | 0.75 |
BT40-ER11 M-70L | 3~7 | 70 | 16 | 1.15 |
BT40-ER11 M-100L | 3~7 | 100 | 16 | 1.20 |
BT40-ER16 M-100L | 3~10 | 100 | 22 | 1.25 |
BT40-ER20 M-100L | 3~13 | 100 | 28 | 1.30 |
BT40-ER16-125L | 3~10 | 125 | 28 | 1.50 |

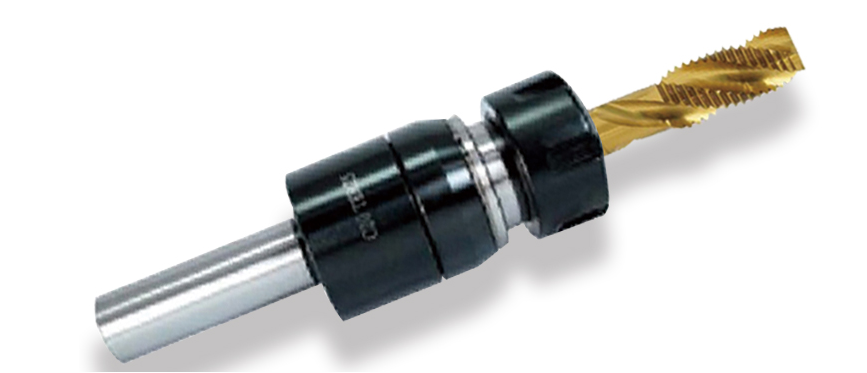

規格 | D | L | L1 | L2 | Tapping Range | Weight(kg) |
C20-TER16 | 28 | 75 | 5 | 12 | M3~M10 | 0.40 |
C20-TER20 | 34 | 80 | 5 | 12 | M3~M12 | 0.50 |
C20-TER25 | 42 | 80 | 5 | 12 | M3~M16 | 0.80 |
C25-TER16 | 28 | 75 | 5 | 12 | M3~M10 | 0.50 |
C25-TER20 | 34 | 80 | 5 | 12 | M3~M12 | 0.60 |
C25-TER25 | 42 | 80 | 5 | 12 | M4~M16 | 0.90 |
C25-TER32 | 50 | 80 | 5 | 8 | M4~M22 | 1.10 |
C32-TER16 | 28 | 75 | 5 | 12 | M3~M10 | 0.70 |
C32-TER20 | 34 | 80 | 5 | 12 | M3~M12 | 0.80 |
C32-TER25 | 42 | 80 | 5 | 12 | M4~M16 | 1.00 |
C32-TER32 | 50 | 80 | 5 | 8 | M4~M22 | 1.20 |
規格 | d | D | L | Kg |
BT30-DCM20-85L | 20 | 55 | 85 | 1.30 |
BT30-DCM25-85L | 25 | 58 | 85 | 1.60 |
BT30-DCM32-90L | 32 | 68 | 90 | 2.00 |
BT40-DCM20-85L | 20 | 55 | 85 | 1.90 |
BT40-DCM20-105L | 20 | 55 | 105 | 2.30 |
BT40-DCM25-85L | 25 | 58 | 85 | 1.50 |
BT40-DCM25-105L | 25 | 58 | 105 | 1.80 |
BT40-DCM25-135L | 25 | 58 | 135 | 2.70 |
BT40-DCM25-150L | 25 | 58 | 150 | 3.30 |
BT40-DCM32-90L | 32 | 68 | 90 | 2.35 |
BT40-DCM32-105L | 32 | 68 | 105 | 2.46 |
BT40-DCM32-135L | 32 | 68 | 135 | 3.14 |
BT40-DCM32-150L | 32 | 68 | 150 | 3.80 |
BT50-DCM32-105L | 32 | 68 | 105 | 4.95 |
BT50-DCM32-135L | 32 | 68 | 135 | 6.00 |
BT50-DCM32-165L | 32 | 68 | 165 | 6.50 |
BT50-DCM42-105L | 42 | 88 | 105 | 5.40 |
BT50-DCM42-165L | 42 | 88 | 165 | 7.60 |

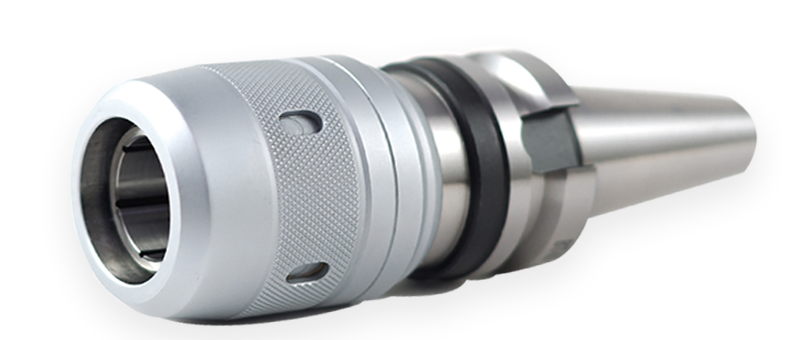

NT/DCM 強力型銑刀夾頭
規格 | d | D | L | kg |
NT30-DCM20-85L | 20 | 55 | 85 | 1.30 |
NT30-DCM25-85L | 25 | 58 | 85 | 1.60 |
NT40-DCM20-105L | 20 | 55 | 105 | 1.90 |
NT40-DCM25-105L | 25 | 58 | 105 | 1.80 |
NT40-DCM32-105L | 32 | 68 | 105 | 2.46 |
NT50-DCM32-105L | 32 | 68 | 105 | 4.95 |
C 型直筒夾
規格 | Rdnge ∮ d | D | H1 |
DCM20- | 4 ~ 16 | 20 | 52.7 |
DCM25- | 4 ~ 20 | 25 | 63.0 |
DCM32- | 4 ~ 25 1/8 | 32 | 70.4 |
DCM42- | 6 ~ 32 | 42 | 80.0 |

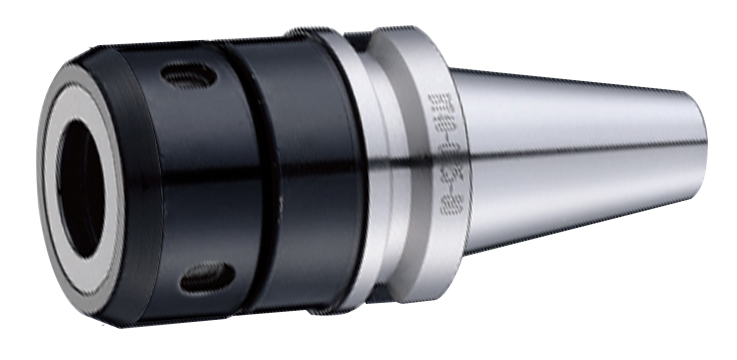

BT/EOC(OZ) 重切削筒夾本體
OZ(EOC) / 規格 | Rdnge ∮ d | D | Weight(kg) |
BT40-OZ25-80L | 3~25 | 60 | 1.7 |
BT40-OZ25-120L | 3~25 | 60 | 2.6 |
BT40-OZ32-80L | 6~32 | 72 | 2.1 |
BT50-OZ25-100L | 3~25 | 60 | 4.6 |
BT50-OZ32-100L | 6~32 | 72 | 5.4 |
EOC(OZ)筒夾
筒夾 / 規格 | d | L | Weight(kg) |
OZ25- 1/8 3 ~ 20 | 3~25 | 52 | 0.17 |
OZ32- 1/8 3 ~ 32 | 6~32 | 60 | 0.36 |
APU/規格 | Reange | D | Weight(kg) |
BT30-APU08-80L | 1 ~ 8 | 36.3 | 1.0 |
BT30-APU013-100L | 1 ~ 13 | 51.5 | 1.5 |
BT40-APU08-85L | 1 ~ 8 | 36.3 | 1.5 |
BT40-APU013-100L | 1 ~ 13 | 51.5 | 1.9 |
BT40-APU016-130L | 3 ~ 16 | 58.0 | 2.6 |
BT50-APU013-100L | 1 ~ 13 | 51.5 | 4.4 |
BT50*APU013-130L | 1 ~ 13 | 51.5 | 4.8 |
BT50*APU013-180L | 1 ~ 13 | 51.5 | 5.8 |
BT50*APU016-130L | 3 ~ 16 | 58.0 | 5.1 |

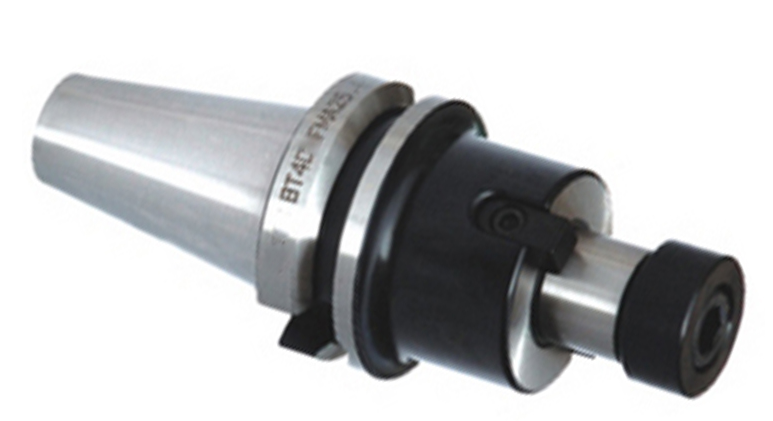

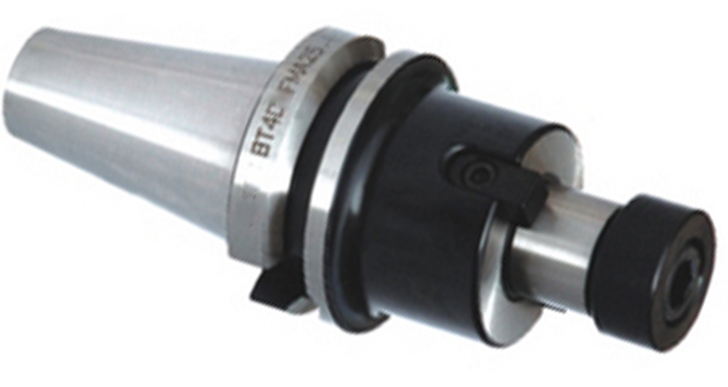

BT/FMA 平面銑刀桿
FMA/規格 | FIG | D | D1 | D2 | L | L1 | G | W | Wieght (kg) |
BT30-FMA25.4-45L | 1 | 25.4 | 45 | 33 | 45 | 20 | M12 | 9.5 | 0.9 |
BT30-FMA25.4-60L | 1 | 25.4 | 45 | 33 | 60 | 20 | M12 | 9.5 | 1.2 |
BT30-FMA31.75-45L | 1 | 31.8 | 58 | 40 | 45 | 22 | M12 | 12.7 | 1.3 |
BT40-FMA25.4-45L | 1 | 25.4 | 60 | 33 | 45 | 20 | M12 | 9.5 | 1.7 |
BT40-FMA25.4-60L | 1 | 25.4 | 60 | 33 | 60 | 20 | M12 | 9.5 | 2.0 |
BT40-FMA25.4-90L | 1 | 25.4 | 60 | 33 | 90 | 20 | M12 | 9.5 | 2.6 |
BT40-FMA25.4-105L | 1 | 25.4 | 60 | 33 | 105 | 20 | M12 | 9.5 | 2.9 |
BT40-FMA31.75-45L | 1 | 31.75 | 70 | 40 | 45 | 22 | M12 | 12.7 | 1.8 |
BT40-FMA31.75-60L | 1 | 31.75 | 70 | 40 | 60 | 22 | M12 | 12.7 | 2.3 |
BT40-FMA31.75-90L | 1 | 31.75 | 70 | 40 | 90 | 22 | M12 | 12.7 | 3.2 |
BT40-FMA31.75-105L | 1 | 31.75 | 70 | 40 | 105 | 22 | M12 | 12.7 | 3.3 |
BT40-FMA38.1-60L | 1 | 38.1 | 85 | 50 | 60 | 23 | M16 | 15.9 | 2.8 |
BT50-FMA25.4-45L | 1 | 25.4 | 60 | 33 | 45 | 20 | M12 | 9.5 | 4.2 |
BT50-FMA25.4-75L | 1 | 25.4 | 60 | 33 | 75 | 20 | M12 | 9.5 | 4.9 |
BT50-FMA25.4-105L | 1 | 25.4 | 60 | 33 | 105 | 20 | M12 | 9.5 | 5.3 |
BT50-FMA25.4-150L | 1 | 25.4 | 60 | 33 | 150 | 20 | M12 | 9.5 | 6.1 |
BT50-FMA25.4-200L | 1 | 25.4 | 60 | 33 | 200 | 20 | M12 | 9.5 | 7.3 |
BT50-FMA25.4-250L | 1 | 25.4 | 60 | 33 | 250 | 20 | M12 | 9.5 | 8.2 |
BT50-FMA25.4-300L | 1 | 25.4 | 60 | 33 | 300 | 20 | M12 | 9.5 | 9.3 |
BT50-FMA31.75-45L | 1 | 31.75 | 70 | 40 | 45 | 22 | M12 | 12.7 | 4.4 |
BT50-FMA31.75-75L | 1 | 31.75 | 70 | 40 | 75 | 22 | M12 | 12.7 | 5.3 |
BT50-FMA31.75-105L | 1 | 31.75 | 70 | 40 | 105 | 22 | M12 | 12.7 | 6.2 |
BT50-FMA38.1-75L | 1 | 38.1 | 85 | 50 | 75 | 23 | M16 | 15.9 | 5.9 |
BT50-FMA50.8-45L | 1 | 50.8 | 95 | 65 | 45 | 24 | M16 | 19.05 | 5.0 |
BT50-FMA50.8-75L | 1 | 50.8 | 95 | 65 | 75 | 24 | M16 | 19.05 | 6.6 |
BT50-FMA47.625-75L | 2 | 47.625 | 128.57 |
| 75 | 32 |
| 25.4 | 8.3 |
FMA/型號 | FIG. | D | D1 | D2 | L | L1 | W | G | Weight(kg) |
BT30-FMB22-45L | 1 | 22 | 56 | - | 45 | 18 | 10 | M10 | 0.8 |
BT30-FMB27-45L | 1 | 27 | 64 | 32 | 45 | 20 | 12 | M12 | 1 |
BT40-FMB22-45L | 1 | 22 | 48 | - | 45 | 18 | 10 | M10 | 1.4 |
BT40-FMB22-60L | 1 | 22 | 48 | - | 60 | 18 | 10 | M10 | 1.6 |
BT40-FMB22-90L | 1 | 22 | 48 | - | 90 | 18 | 10 | M10 | 2.1 |
BT40-FMB22-120L | 1 | 22 | 48 | - | 120 | 18 | 10 | M10 | 2.4 |
BT40-FMB22-150L | 1 | 22 | 48 | - | 150 | 18 | 10 | M10 | 2.8 |
BT40-FMB22-200L | 1 | 22 | 48 | - | 200 | 18 | 10 | M10 | 3.5 |
BT40-FMB22-250L | 1 | 22 | 48 | - | 250 | 18 | 10 | M10 | 3.5 |
BT40-FMB27-45L | 1 | 27 | 60 | 32 | 45 | 20 | 12 | M12 | 1.7 |
BT40-FMB27-60L | 1 | 27 | 60 | 32 | 60 | 20 | 12 | M12 | 2 |
BT40-FMB27-90L | 1 | 27 | 60 | 32 | 90 | 20 | 12 | M12 | 2.6 |
BT40-FMB32-60L | 1 | 32 | 63 | 41 | 60 | 21 | 14 | M16 | 2.1 |
BT40-FMB40-60L | 1 | 40 | 68 | 47 | 60 | 23 | 16 | M16 | 2.7 |
BT50-FMB22-45L | 1 | 22 | 48 | - | 45 | 18 | 10 | M10 | 4 |
BT50-FMB22-75L | 1 | 22 | 48 | - | 75 | 18 | 10 | M10 | 4.5 |
BT50-FMB22-105L | 1 | 22 | 48 | - | 105 | 18 | 10 | M10 | 4.8 |
BT50-FMB22-120L | 1 | 22 | 48 | - | 120 | 18 | 10 | M10 | 5.2 |
BT50-FMB22-150L | 1 | 22 | 48 | - | 150 | 18 | 10 | M10 | 5.6 |
BT50-FMB27-75L | 1 | 27 | 65 | 32 | 75 | 20 | 12 | M12 | 5 |
BT50-FMB27-105L | 1 | 27 | 65 | 32 | 105 | 20 | 12 | M12 | 5.8 |
BT50-FMB32-75L | 1 | 32 | 73 | 41 | 75 | 21 | 14 | M16 | 5.4 |
BT50-FMB32-105L | 1 | 32 | 73 | 41 | 105 | 21 | 14 | M16 | 6.6 |
BT50-FMB32-75L | 1 | 40 | 85 | 47 | 75 | 23 | 16 | M16 | 5.9 |
BT50-FMB32-105L | 1 | 40 | 85 | 47 | 105 | 23 | 16 | M16 | 6.9 |
BT50-FMB60-75L | 2 | 60 | 128.6 | - | 75 | 32 | 25.4 | - | 7.3 |

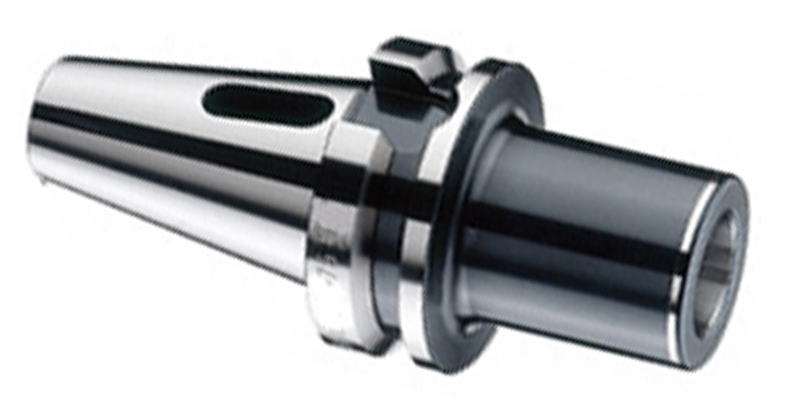

莫式錐度刀桿 BT/MTA
MTA/型號 | D | L | Weight(kg) | 鑽頭 | 鉸刀 | 立銑刀 |
BT30-MTA1-45L | 25 | 45 | 0.5 | 2~14 | 5~14 | 10~14 |
BT30-MTA1-120L | 25 | 120 | 0.8 | 2~14 | 5~14 | 10~14 |
BT30-MTA2-60L | 32 | 60 | 0.6 | 14~23 | 14.5~23 | 16~22 |
BT30-MTA2-120L | 32 | 120 | 1.0 | 14~23 | 14.5~23 | 16~22 |
BT30-MTA3-90L | 40 | 90 | 0.9 | 23~32 | 24~32 | 24~32 |
BT30-MTA3-135L | 40 | 135 | 1.3 | 23~32 | 24~32 | 24~32 |
BT40-MTA1-45L | 25 | 45 | 1.1 | 2~14 | 5~14 | 10~14 |
BT40-MTA1-120L | 25 | 120 | 1.4 | 2~14 | 5~14 | 10~14 |
BT40-MTA2-45L | 32 | 45 | 1.1 | 14~23 | 14.5~23 | 16~22 |
BT40-MTA2-120L | 32 | 120 | 1.6 | 14~23 | 14.5~23 | 16~22 |
BT40-MTA3-75L | 40 | 75 | 1.2 | 23~32 | 24~32 | 24~32 |
BT40-MTA3-135L | 40 | 135 | 1.9 | 23~32 | 24~32 | 24~32 |
BT40-MTA4-90L | 50 | 90 | 1.5 | 32~50 | 32~50 | 35~50 |
BT50-MTA1-45L | 25 | 45 | 3.8 | 2~14 | 5~14 | 10~14 |
BT50-MTA1-120L | 25 | 120 | 4.2 | 2~14 | 5~14 | 10~14 |
BT50-MTA2-45L | 32 | 45 | 3.8 | 14~23 | 14.5~23 | 16~22 |
BT50-MTA2-135L | 32 | 135 | 4.4 | 14~23 | 14.5~23 | 16~22 |
BT50-MTA3-60L | 40 | 60 | 3.6 | 23~32 | 24~32 | 24~32 |
BT50-MTA3-150L | 40 | 150 | 4.7 | 23~32 | 24~32 | 24~32 |
BT50-MTA4-75L | 50 | 75 | 3.8 | 32~50 | 32~50 | 35~50 |
BT50-MTA5-105L | 65 | 105 | 4.1 | 50~75 | 50.0 | 40~75 |
莫式錐度刀桿 BT/MTB
MTB/型號 | D | L | Weight(kg) | 鑽頭 | 鉸刀 | 立銑刀 |
BT40-MTB1-45L | 25 | 45 | 1.1 | 2~14 | 5~14 | 10~14 |
BT40-MTB2-45L | 32 | 45 | 1.1 | 14~23 | 14.5~23 | 16~22 |
BT40-MTB3-75L | 40 | 75 | 1.2 | 23~32 | 24~32 | 24~32 |
BT40-MTB4-75L | 50 | 75 | 1.5 | 32~50 | 32~50 | 35~50 |
BT50-MTB1-45L | 25 | 45 | 3.8 | 2~14 | 5~14 | 10~14 |
BT50-MTB2-45L | 32 | 45 | 3.8 | 14~23 | 14.5~23 | 16~22 |
BT50-MTB3-60L | 40 | 60 | 3.6 | 23~32 | 24~32 | 24~32 |
BT50-MTB4-75L | 50 | 75 | 3.8 | 32~50 | 32~50 | 35~50 |
BT50-MTB5-120L | 65 | 120 | 4.1 | 50~75 | 50.0 | 40~75 |

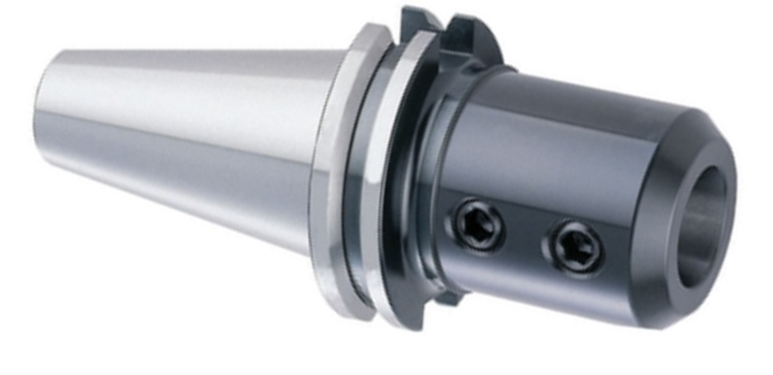

BT/SLA 側固端銑刀桿
SLA 型號 | d | D | L | L1 | L2 | H | G | Weight(kg) |
BT30-SLA6-60L | 6 | 25 | 60 | 12 | 10 | 32 | M6 | 0.60 |
BT30-SLA8-60L | 8 | 28 | 60 | 14 | 12 | 36 | M8 | 0.65 |
BT30-SLA10-60L | 10 | 35 | 60 | 15 | 14 | 10 | M10 | 0.70 |
BT30-SLA12-60L | 12 | 40 | 60 | 20 | 16 | 45 | M10 | 0.80 |
BT30-SLA16-60L | 16 | 45 | 75 | 22 | 18 | 50 | M10 | 0.80 |
BT30-SLA20-75L | 20 | 50 | 75 | 25 | 20 | 60 | M12 | 1.10 |
BT30-SLA25-75L | 25 | 55 | 75 | 25 | 22 | 65 | M12 | 1.10 |
BT40-SLA6-75L | 6 | 25 | 75 | 12 | 10 | 32 | M6 | 1.20 |
BT40-SLA6-100L | 6 | 25 | 100 | 12 | 10 | 32 | M6 | 1.30 |
BT40-SLA8-75L | 8 | 28 | 75 | 14 | 12 | 36 | M8 | 1.25 |
BT40-SLA8-100L | 8 | 28 | 100 | 14 | 12 | 36 | M8 | 1.40 |
BT40-SLA10-75L | 10 | 35 | 75 | 15 | 14 | 40 | M10 | 1.35 |
BT40-SLA10-100L | 10 | 35 | 100 | 15 | 14 | 40 | M10 | 1.50 |
BT40-SLA12-75L | 12 | 40 | 75 | 20 | 16 | 45 | M10 | 1.45 |
BT40-SLA12-100L | 12 | 40 | 100 | 20 | 16 | 45 | M10 | 1.65 |
BT40-SLA16-75L | 16 | 42 | 75 | 20 | 18 | 50 | M10 | 1.50 |
BT40-SLA16-100L | 16 | 42 | 100 | 20 | 18 | 50 | M10 | 1.85 |
BT40-SLA20-75L | 20 | 50 | 75 | 20 | 18 | 60 | M12 | 1.60 |
BT40-SLA20-100L | 20 | 50 | 100 | 25 | 20 | 60 | M12 | 2.00 |
BT40-SLA25-75L | 25 | 55 | 75 | 22 | 18 | 65 | M12 | 1.60 |
BT40-SLA25-100L | 25 | 55 | 100 | 25 | 22 | 65 | M12 | 2.00 |
BT40-SLA32-90L | 32 | 60 | 90 | 30 | 22 | 70 | M16 | 2.00 |
BT40-SLA40-105L | 40 | 80 | 105 | 30 | 22 | 80 | M16 | 3.10 |
BT40-SLA42-105L | 42 | 80 | 105 | 35 | 25 | 80 | M20 | 3.10 |
BT50-SLA6-105L | 6 | 25 | 105 | 12 | 10 | 32 | M6 | 4.10 |
BT50-SLA8-105L | 8 | 28 | 105 | 14 | 12 | 36 | M8 | 4.10 |
BT50-SLA10-105L | 10 | 35 | 105 | 15 | 14 | 40 | M10 | 4.20 |
BT50-SLA12-105L | 12 | 40 | 105 | 20 | 16 | 45 | M10 | 4.35 |
BT50-SLA16-105L | 16 | 45 | 105 | 22 | 18 | 50 | M10 | 4.45 |
BT50-SLA20-105L | 20 | 20 | 105 | 25 | 20 | 60 | M12 | 4.50 |
BT50-SLA20-150L | 20 | 20 | 150 | 25 | 20 | 60 | M12 | 5.20 |
BT50-SLA20-200L | 20 | 20 | 200 | 25 | 20 | 60 | M12 | 5.90 |
BT50-SLA25-105L | 25 | 55 | 105 | 25 | 22 | 60 | M12 | 4.60 |
BT50-SLA25-150L | 25 | 55 | 150 | 25 | 22 | 60 | M12 | 5.40 |
BT50-SLA25-200L | 25 | 55 | 200 | 25 | 22 | 60 | M12 | 6.50 |
BT50-SLA32-105L | 32 | 60 | 105 | 30 | 22 | 65 | M16 | 4.70 |
BT50-SLA32-150L | 32 | 60 | 150 | 30 | 22 | 70 | M16 | 5.80 |
BT50-SLA32-200L | 32 | 60 | 200 | 30 | 22 | 70 | M16 | 6.60 |
BT50-SLA40-120L | 40 | 80 | 120 | 30 | 22 | 80 | M20 | 6.00 |
BT50-SLA42-120L | 42 | 80 | 120 | 35 | 25 | 80 | M20 | 6.30 |
BT50-SLA50.8-120L | 50.8 | 95 | 120 | 35 | 25 | 90 | M20 | 6.60 |

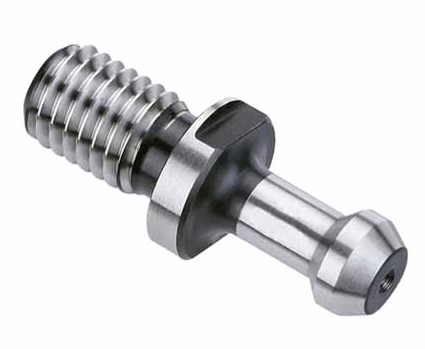

尺寸 | D | d1 | d2 | d3 | d4 | d5 | L | L1 | L2 | L3 | L4 | SW | P | 重量1個 | 裝箱數量 |
16.5 | 7 | 11 | 12.5 | - | - | 43 | 23 | 18 | - | - | 13 | M12*1.75 | 0.030 | 50/100PCS | |
16.5 | 7 | 11 | 12.5 | - | - | 43 | 23 | 18 | - | - | 13 | M12*1.75 | 0.030 | 50/100PCS | |
16.5 | 7 | 11 | 12.5 | - | - | 43 | 23 | 18 | - | - | 13 | M12*1.75 | 0.030 | 50/100PCS | |
23 | 10 | 15 | 17 | - | - | 60 | 35 | 28 | - | - | 19 | M16*2.0 | 0.070 | 50/100PCS | |
23 | 10 | 15 | 17 | - | - | 60 | 35 | 28 | - | - | 19 | M16*2.0 | 0.070 | 50/100PCS | |
23 | 10 | 15 | 17 | - | - | 60 | 35 | 28 | - | - | 19 | M16*2.0 | 0.070 | 50/100PCS | |
38 | 17 | 23 | 25 | - | - | 85 | 45 | 35 | - | - | 30 | M24*3.0 | 0.280 | 25/50PCS | |
38 | 17 | 23 | 25 | - | - | 85 | 45 | 35 | - | - | 30 | M24*3.0 | 0.280 | 25/50PCS | |
38 | 17 | 23 | 25 | - | - | 85 | 45 | 35 | - | - | 30 | M24*3.0 | 0.270 | 25/50PCS | |
16.5 | 7 | 11 | 12.5 | - | - | 43 | 23 | 18 | - | - | 13 | M12*1.75 | 0.030 | 50PCS | |
16.5 | 7 | 11 | 12.5 | - | - | 43 | 23 | 18 | - | - | 13 | M12*1.75 | 0.030 | 50PCS | |
23 | 10 | 15 | 17 | - | - | 60 | 35 | 28 | - | - | 19 | M16*2.0 | 0.070 | 50PCS |

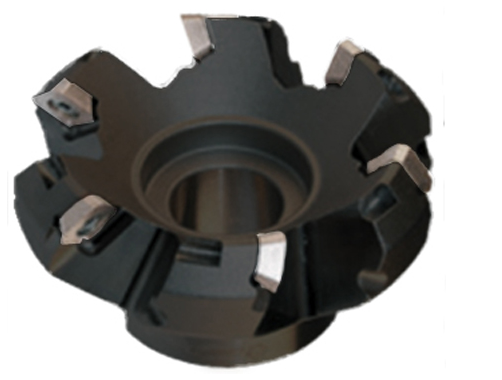

産品編號 | 外徑尺寸 |
QAV-63 | 63mm |
QAV-80 | 80mm |

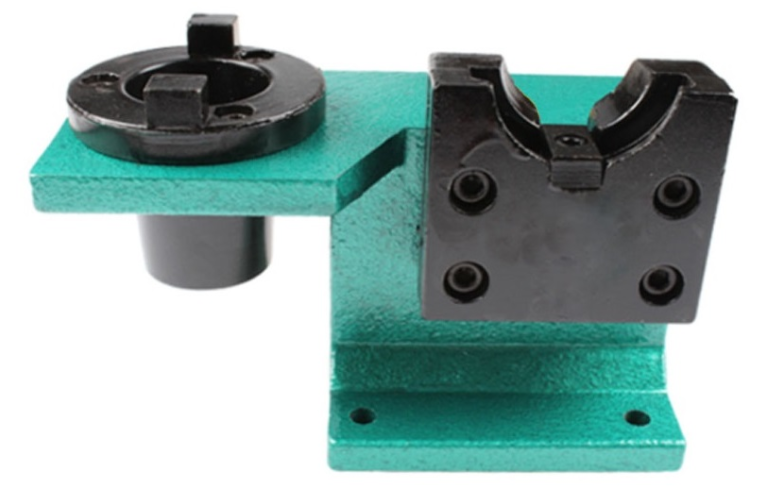

N2Y BT鎖刀座
產品編號 | 重量 |
N2Y-BT30 | 4.0kg |
N2Y-BT40 | 5.0kg |
N2Y-BT50 | 9.0kg |

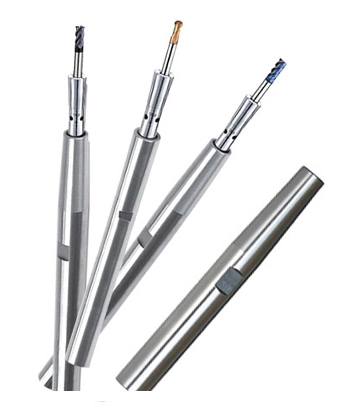

規格 | d | L | L1 | D 柄徑 | D1 先端徑 |
DC4-08-C08-100L | Ø 3-4 | 100 |
| 8 | 8 |
DC4-10-C10-100L | 100 |
| 10 | 10 | |
DC4-10-C10-150L | 150 |
| 10 | 10 | |
DC4-10-C12-150L-DT60 | 150 | 60 | 12 | 10 | |
DC4-10-C16-200L-DT100 | 200 | 100 | 16 | 10 | |
筒夾/規格 |
| Collet | L | D | Ød |
SDC4 - 3 3.5 |
| SDC4 | 31 | 7 | Ø3,4 |
SDC4 - 4 | |||||
規格 | d | L | L1 | D 柄徑 | D1 先端徑 |
DC6-12-C12-100L |
| 100 |
| 12 | 12 |
DC6-12-C12-150L | Ø 3-6 | 150 |
| 12 | 12 |
DC6-12.8-C16-150L-DT60 |
| 150 | 60 | 16 | 12.8 |
DC6-12.8-C16-200L-DT90 |
| 200 | 90 | 16 | 12.8 |
DC6-12.8-C20-250L-DT110 |
| 250 | 110 | 20 | 12.8 |
筒夾/規格 |
| Collet | L | D | Ød |
SDC6 - 3 3.5 |
| SDC6 | 36 | 9.6 | Ø3 , 4 , 5 , 6 |
SDC6 - 4 4.5 |
|
|
|
|
|
SDC6 - 5 5.5 6 |
|
|
|
|
|
規格 | d | L | L1 | D 柄徑 | D1 先端徑 |
UC10-20-C20-150L | Φ3-10 | 150 |
| 20 | 20 |
UC10-20-C20-200L | 200 | 20 | 20 | ||
UC10-23-C25-250L-DT120 | Φ3-10 | 250 | 120 | 25 | 23 |
UC10-23-C25-300L-DT120 | 300 | 120 | 25 | 23 | |
筒夾/訂購編號 | d | Collet | L | D | Ød |
SUC10 - 3 , 3.5 |
| SUC 10 | 56.5 | 15 | Ø3 , 4 , 6 , 8 , 10 |
SUC10 - 4 , 4.5 | |||||
SUC10 - 5 , 5.5 6.5 | |||||
SUC10 - 8 , 8.5 | |||||
SUC10 - 10 |

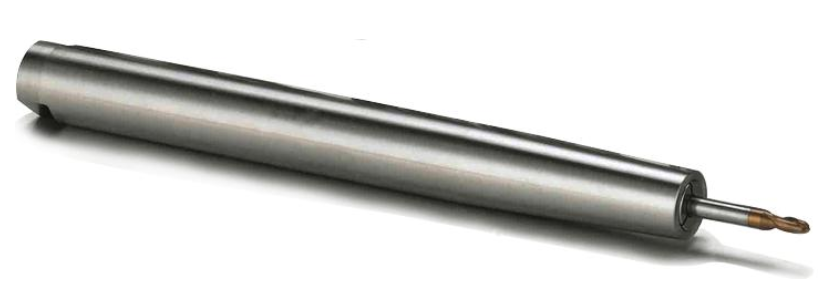

Codice | Flq | D | L | M | d2 |
GL08-08-100-M04 | 1 | 8 | 100 | M4*0.7 | 4.5 |
GL08-08-120-M04 |
| 8 | 120 | M4*0.7 |
|
GL10-10-100-M05 | 1 | 10 | 100 | M5*0.8 | 5.5 |
GL10-10-150-M05 |
| 10 | 150 | M5*0.8 |
|
GL12-12-100-M06 | 1 | 12 | 100 | M6*1.0 | 6.5 |
GL12-12-150-M06 |
| 12 | 150 | M6*1.0 |
|
GL12-12-200-M06 |
| 12 | 200 | M6*1.0 |
|
GL16-16-100-M08 | 1 | 16 | 100 | M8*1.25 | 8.5 |
GL16-16-150-M08 |
| 16 | 150 | M8*1.25 |
|
GL16-16-200-M08 |
| 16 | 200 | M8*1.25 |
|
GL16-16-250-M08 |
| 16 | 250 | M8*1.25 |
|
GL20-20-100-M10 | 1 | 20 | 100 | M10*1.5 | 10.5 |
GL20-20-150-M10 |
| 20 | 150 | M10*1.5 |
|
GL20-20-200-M10 |
| 20 | 200 | M10*1.5 |
|
GL20-20-250-M10 |
| 20 | 250 | M10*1.5 |
|
GL20-20-300-M10 |
| 20 | 300 | M10*1.5 |
|
GL25-25-100-M12 | 1 | 25 | 100 | M12*1.75 | 12.5 |
GL25-25-150-M12 |
| 25 | 150 | M12.1.75 |
|
GL25-25-200-M12 |
| 25 | 200 | M12.1.75 |
|
GL25-25-250-M12 |
| 25 | 250 | M12.1.75 |
|
GL25-25-300-M12 |
| 25 | 300 | M12.1.75 |
|
GL25-25-350-M12 |
| 25 | 350 | M12.1.75 |
|
GL32-32-150-M16 | 1 | 32 | 150 | M16*2.0 | 17 |
GL32-32-200-M16 |
| 32 | 200 | M16*2.0 |
|
GL32-32-250-M16 |
| 32 | 250 | M16*2.0 |
|
GL32-32-300-M16 |
| 32 | 300 | M16*2.0 |
|
GL32-32-350-M16 |
| 32 | 350 | M16*2.0 |
|
GL32-32-400-M16 |
| 32 | 400 | M16*2.0 |
|
